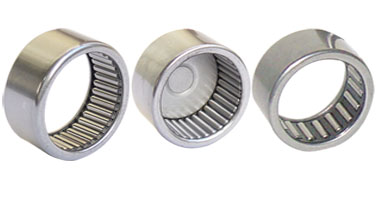

沖壓外圈滾針軸承的外圈是用薄鋼板精密沖壓成形的，結構空間小，且具有較大負荷容量。適用于安裝空間受到限制和殼體孔不宜作為滾道的場合。且壓入軸承座孔后不必進一步軸向定位。
主要結構形式：
| 軸承代號 |
結構特點 |
| HK |
穿孔型 沖壓外圈滾針軸承 |
| HK...RS |
穿孔型 沖壓外圈滾針軸承 單面帶密封圈 |
| HK...2RS |
穿孔型 沖壓外圈滾針軸承 雙面帶密封圈 |
| BK |
封口型 沖壓外圈滾針軸承 |
| BK...RS |
封口型 沖壓外圈滾針軸承 一面帶密封圈 |
| F |
穿孔型 沖壓外圈滿裝滾針軸承 |
| FY |
穿孔型 沖壓外圈滿裝滾針軸承 （油脂限位） |
| MF |
封口型 沖壓外圈滿裝滾針軸承 |
| MFY |
封口型 沖壓外圈滿裝滾針軸承 （油脂限位） |
| SCE SCH
|
穿孔型 沖壓外圈滾針軸承 |
|
BEC BCH |
封口型 沖壓外圈滾針軸承 |
| B |
沖壓外圈滿裝滾針軸承 |
|
|
該類滾針軸承一般不用內圈。如果需要使用內圈，可選用IR型內圈。
DF沖壓外圈滾針軸承分為軸承兩端穿孔（HK型）和軸承的一端封閉型（BK型）。與穿孔型沖壓外圈滾針軸承相比，封口型軸承的一端為密閉式，適用于軸端，且可承受小的軸向游動力。 |
密封型沖壓外圈滾針軸承 |
密封型沖壓外圈滾針軸承帶有密封圈密封，在一般工作條件下，可保護軸承免于雜物侵入和潤滑脂泄漏。故在使用溫度為-20℃-120℃的范圍內，可長期運轉。若能適時補充合適的潤滑脂或短期使用中，可用于+130℃.
密封圈采用合成橡膠制成，唇部彈性好，并用鋼板襯芯，機械剛性強，另外，密封圈對保持架起軸向引導作用。 |
沖壓滾針軸承系列：
沖壓滾針軸承
HK BK 系列
帶密封圈沖壓滾針軸承
HK...RS,HR...2RS,BK...RS 系列
沖壓滿裝滾針軸承
F,FH,MF,MFH,FY,MFY 系列
單向沖壓滾針軸承
HF,HFL 系列
滾針保持架組件
向心滾針保持架組件
K,K...ZW,K...D,K...ZWD 系列
長圓柱滾針保持架組件
KNL 系列
連桿曲柄、活塞銷用滾針保持架組件
KZK 系列
KBK 系列
重載荷滾針軸承
不帶內圈重載荷滾針軸承
NK,NKS,RNA49,RNA69 系列
帶內圈重載荷滾針軸承
NKI,NKIS,NA49,NA48,NA69 系列
帶密封圈帶內圈重載荷滾針軸承
RNA49...RS,RNA49...2RS,NA49...RS,NA49...2RS 系列
帶擋邊重載荷滾針軸承
RNAO 系列
無擋邊重載荷滾針軸承
NAO 系列
調心重載荷滾針軸承
RPNA,PNA 系列
滿裝重載荷滾針軸承
RNAV,NAV 系列
支承曲線滾輪
無軸向引導支承滾輪
RSTO,STO 系列
帶密封圈無軸向引導支承滾輪
RNA22...2RS,NA22...2RS 系列
帶軸向引導曲線滾輪
NUTR,NATV 系列
帶螺栓曲線滾輪
KR,KRV,NUKR 系列
內圈
IR, LR 系列
推力滾針保持架組件
推力滾針保持架組件
AXK 系列
帶定心套推力滾針保持架組件
AXW 系列
圓柱推力滾針保持架組件
K811,K812,K871,K894 系列
